旋轉刀柄

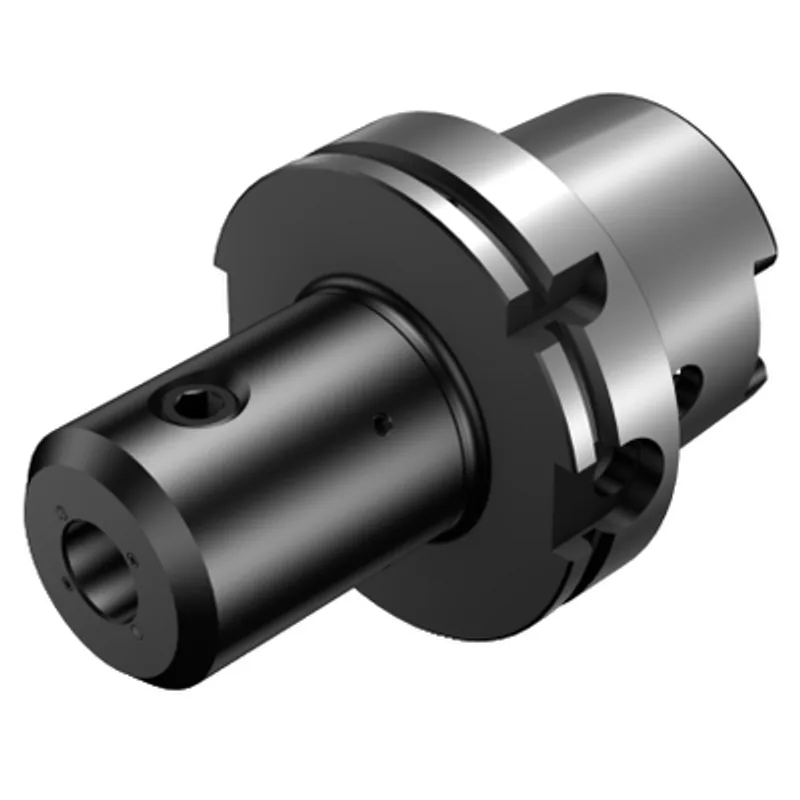

帶 HSK 接口的接桿 - Weldon（HA06-WE12-B042-080）
型號 HA06-WE12-B042-080；機床端 HSK -A -size 63；工件端 Weldon -metric: 12；功能長度 80 mm。
型號1 個型號
- HA06-WE12-B042-080
產品說明
Sandvik Coromant HA06-WE12-B042-080：帶 HSK 接口的接桿 - Weldon。本頁內容依據公開產品資料整理，型號與接口規格按官方資料列示。
產品特色
- 機床端接口：HSK -A -size 63
- 工件端接口：Weldon -metric: 12
- 功能長度：80 mm
- 總長：111.9 mm
- 機床端連接直徑：63 mm
- 工件端連接直徑：12 mm
- 最大轉速：20500 rpm
- 重量：1.13 kg
公開規格
- 機床端接口：HSK -A -size 63
- 工件端接口：Weldon -metric: 12
- 功能長度：80 mm
- 總長：111.9 mm
- 機床端連接直徑：63 mm
- 工件端連接直徑：12 mm
- 最大轉速：20500 rpm
- 重量：1.13 kg
- 冷卻液入口：axial concentric entry
- 冷卻液出口：Axial concentric exit and axial concentric on circle
- 冷卻液壓力：80 bar
- 接口標準：ISO12164-1
- 平衡方式：Balancing by design
- 尺寸 BD1：32 mm
- 尺寸 BD2：42 mm
- 尺寸 BD3：63 mm
- 長度 LB1：5 mm
- 長度 LB2：54 mm
- 長度 LB3：80 mm
- 角度 BHTA1：45 °
- 扭矩 TQ：12 Nm
資料來源
Sandvik Coromant 旋轉刀柄公開清單及公開產品資料。未收錄需登錄查看的價格、庫存或其他內容。
規格
| 項目 | 數值 |
|---|---|
| 型號 | HA06-WE12-B042-080 |
| 機床端介面 | HSK -A -size 63 |
| 刀具端介面 | Weldon -metric: 12 |
| 功能／總長 | LF 80 mm；OAL 111.9 mm |
| 夾持／攻牙範圍 | Weldon -metric: 12 |
| 最高轉速 | 20500 rpm |
| 重量 | 1.13 kg |
| 冷卻液規格 | axial concentric entry；Axial concentric exit and axial concentric on circle；80 bar |
