旋轉刀柄

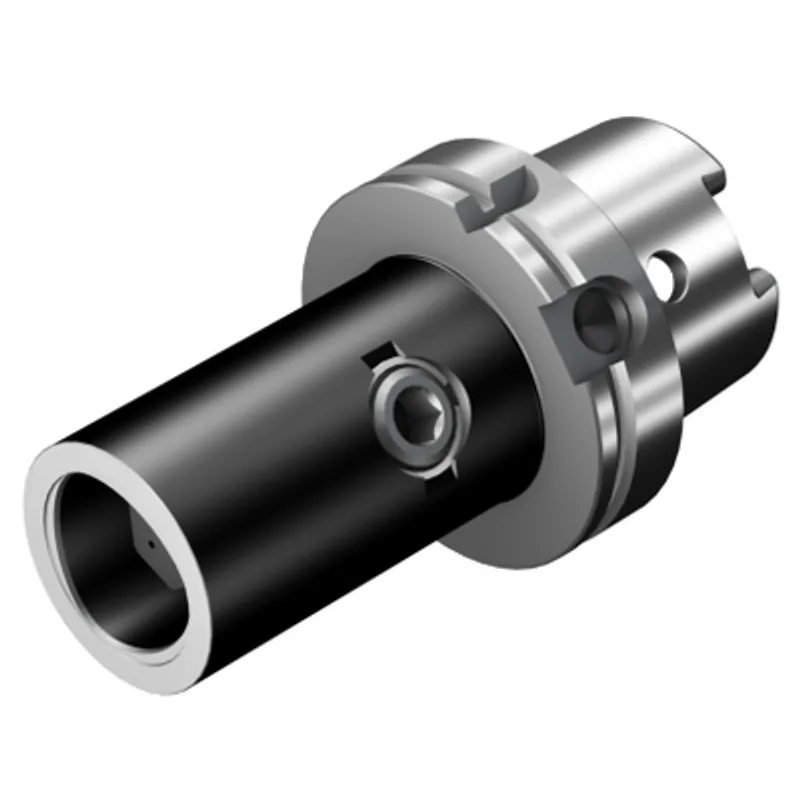

HSK - 帶快換系統的 Coromant Capto® 接柄（HA06-QC-C5-115A）
型號 HA06-QC-C5-115A；機床端 HSK -A -size 63；工件端 Coromant Capto (segment clamping) -size C5；功能長度 115 mm。
型號1 個型號
- HA06-QC-C5-115A
產品說明
Sandvik Coromant HA06-QC-C5-115A：HSK - 帶快換系統的 Coromant Capto® 接柄。本頁內容依據公開產品資料整理，型號與接口規格按官方資料列示。
產品特色
- 機床端接口：HSK -A -size 63
- 工件端接口：Coromant Capto (segment clamping) -size C5
- 功能長度：115 mm
- 總長：147 mm
- 機床端連接直徑：63 mm
- 工件端連接直徑：50 mm
- 最大轉速：20500 rpm
- 重量：1.699 kg
公開規格
- 機床端接口：HSK -A -size 63
- 工件端接口：Coromant Capto (segment clamping) -size C5
- 功能長度：115 mm
- 總長：147 mm
- 機床端連接直徑：63 mm
- 工件端連接直徑：50 mm
- 最大轉速：20500 rpm
- 重量：1.699 kg
- 冷卻液入口：axial concentric entry
- 冷卻液出口：axial concentric exit
- 冷卻液壓力：100 bar
- 接口標準：ISO12164-1
- 平衡方式：Balancing by design
- 尺寸 BD1：50 mm
- 尺寸 BD2：63 mm
- 長度 LB1：88 mm
- 長度 LB2：115 mm
- 角度 BHTA1：0 °
- 扭矩 TQ：70 Nm
資料來源
Sandvik Coromant 旋轉刀柄公開清單及公開產品資料。未收錄需登錄查看的價格、庫存或其他內容。
規格
| 項目 | 數值 |
|---|---|
| 型號 | HA06-QC-C5-115A |
| 機床端介面 | HSK -A -size 63 |
| 刀具端介面 | Coromant Capto (segment clamping) -size C5 |
| 功能／總長 | LF 115 mm；OAL 147 mm |
| 夾持／攻牙範圍 | Coromant Capto (segment clamping) -size C5 |
| 最高轉速 | 20500 rpm |
| 重量 | 1.699 kg |
| 冷卻液規格 | axial concentric entry；axial concentric exit；100 bar |
