旋轉刀柄

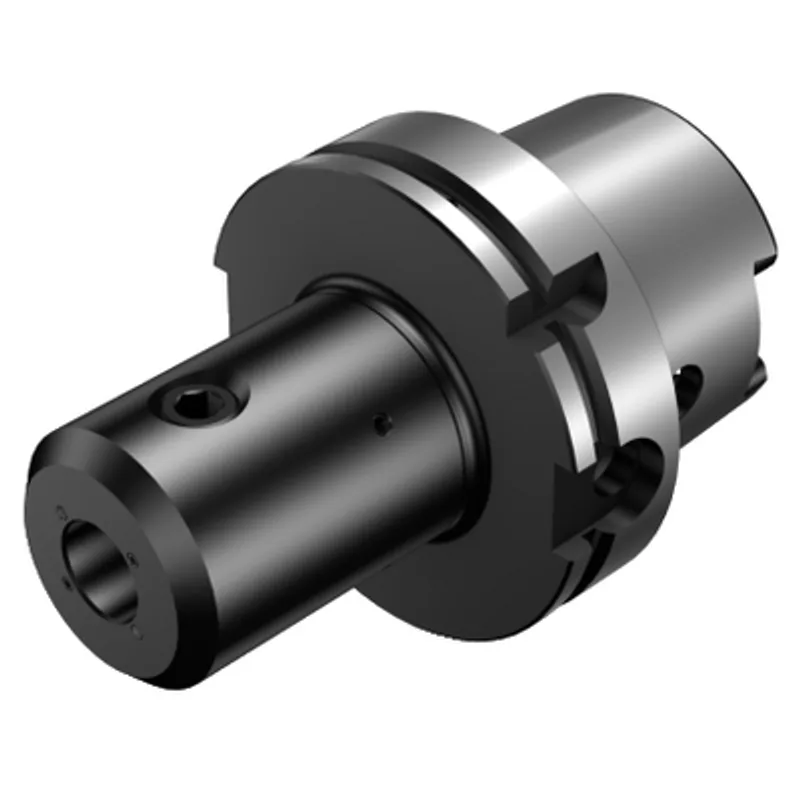

带 HSK 接口的接杆 - Weldon（HA06-AWE19-B044-085）
型号 HA06-AWE19-B044-085；机床端 HSK -A -size 63；工件端 Weldon -inch: 3/4；功能长度 85 mm。
型号1 个型号
- HA06-AWE19-B044-085
产品说明
Sandvik Coromant HA06-AWE19-B044-085：带 HSK 接口的接杆 - Weldon。本页内容依据公开产品资料整理，型号与接口规格按官方资料列示。
产品特色
- 机床端接口：HSK -A -size 63
- 工件端接口：Weldon -inch: 3/4
- 功能长度：85 mm
- 总长：116.9 mm
- 机床端连接直径：63 mm
- 工件端连接直径：19.05 mm
- 最大转速：20500 rpm
- 重量：1.17 kg
公开规格
- 机床端接口：HSK -A -size 63
- 工件端接口：Weldon -inch: 3/4
- 功能长度：85 mm
- 总长：116.9 mm
- 机床端连接直径：63 mm
- 工件端连接直径：19.05 mm
- 最大转速：20500 rpm
- 重量：1.17 kg
- 冷却液入口：axial concentric entry
- 冷却液出口：Axial concentric exit and axial concentric on circle
- 冷却液压力：80 bar
- 接口标准：ISO12164-1
- 平衡方式：Balancing by design
- 尺寸 BD1：35.8 mm
- 尺寸 BD2：44.5 mm
- 尺寸 BD3：63 mm
- 长度 LB1：7.5 mm
- 长度 LB2：59 mm
- 长度 LB3：85 mm
- 角度 BHTA1：30 °
- 扭矩 TQ：20 Nm
资料来源
Sandvik Coromant 旋转刀柄公开清单及公开产品资料。未收录需登录查看的价格、库存或其他内容。
规格
| 项目 | 数值 |
|---|---|
| 型号 | HA06-AWE19-B044-085 |
| 机床端接口 | HSK -A -size 63 |
| 刀具端接口 | Weldon -inch: 3/4 |
| 功能／总长 | LF 85 mm；OAL 116.9 mm |
| 夹持／攻牙范围 | Weldon -inch: 3/4 |
| 最高转速 | 20500 rpm |
| 重量 | 1.17 kg |
| 冷却液规格 | axial concentric entry；Axial concentric exit and axial concentric on circle；80 bar |
