旋轉刀柄

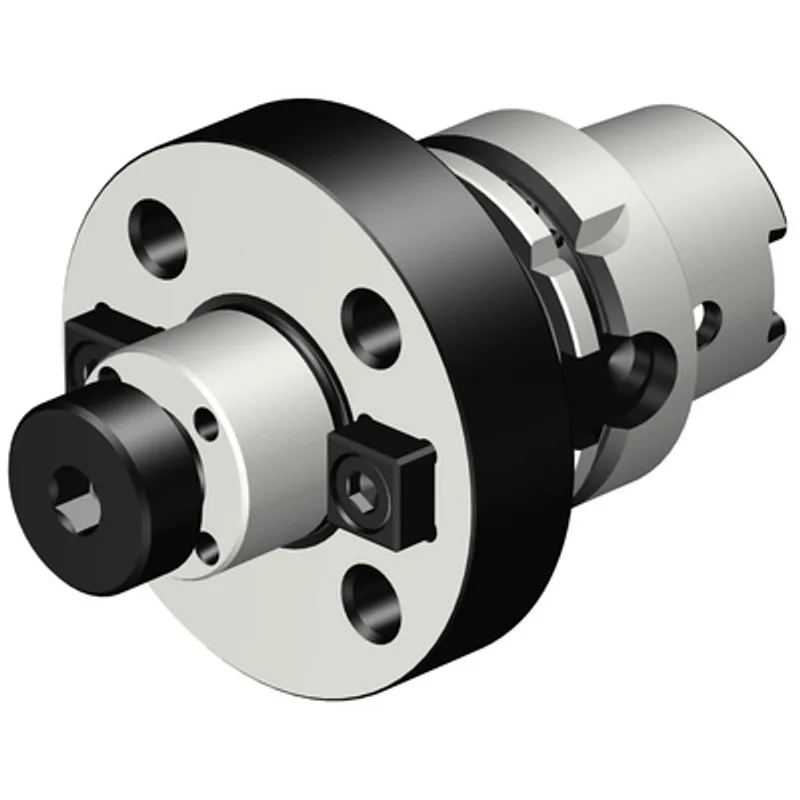

HSK - 心轴接柄（HA06-AAR38-B092-065）
型号 HA06-AAR38-B092-065；机床端 HSK -A -size 63；工件端 Arbor -ISO 6462 -A/B/C (4 bolts) -inch: 1 1/2；功能长度 65 mm。
型号1 个型号
- HA06-AAR38-B092-065
产品说明
Sandvik Coromant HA06-AAR38-B092-065：HSK - 心轴接柄。本页内容依据公开产品资料整理，型号与接口规格按官方资料列示。
产品特色
- 机床端接口：HSK -A -size 63
- 工件端接口：Arbor -ISO 6462 -A/B/C (4 bolts) -inch: 1 1/2
- 功能长度：65 mm
- 总长：120 mm
- 机床端连接直径：63 mm
- 工件端连接直径：38.1 mm
- 最大转速：20500 rpm
- 重量：2.082 kg
公开规格
- 机床端接口：HSK -A -size 63
- 工件端接口：Arbor -ISO 6462 -A/B/C (4 bolts) -inch: 1 1/2
- 功能长度：65 mm
- 总长：120 mm
- 机床端连接直径：63 mm
- 工件端连接直径：38.1 mm
- 最大转速：20500 rpm
- 重量：2.082 kg
- 冷却液入口：axial concentric entry
- 冷却液出口：axial concentric on circle
- 冷却液压力：80 bar
- 接口标准：ISO12164-1
- 平衡方式：Balancing by design
- 尺寸 BD1：92 mm
- 长度 LB1：65 mm
- 角度 BHTA1：0 °
- 扭矩 TQ：220 Nm
资料来源
Sandvik Coromant 旋转刀柄公开清单及公开产品资料。未收录需登录查看的价格、库存或其他内容。
规格
| 项目 | 数值 |
|---|---|
| 型号 | HA06-AAR38-B092-065 |
| 机床端接口 | HSK -A -size 63 |
| 刀具端接口 | Arbor -ISO 6462 -A/B/C (4 bolts) -inch: 1 1/2 |
| 功能／总长 | LF 65 mm；OAL 120 mm |
| 夹持／攻牙范围 | Arbor -ISO 6462 -A/B/C (4 bolts) -inch: 1 1/2 |
| 最高转速 | 20500 rpm |
| 重量 | 2.082 kg |
| 冷却液规格 | axial concentric entry；axial concentric on circle；80 bar |
